超聲波傳感器在空壓機中的使用

　　外貼式液位傳感器采用超聲波測距原理，利用外貼在容器壁外部的專用探頭采集超聲波信號，以專用超聲波處理技術為系統核心，采用先進的高速信號處理技術，利用電應普的專用算法精確計算出容器內液位。傳感器通過模擬量輸出接口將測量結果反饋至控制中心。測量液位時，超聲波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號。回波信號經算法處理后計算出時間，系統根據公式計算出液面高度。

　　液位傳感器突破傳統開罐接觸的安裝方式，實現了對密閉容器內液位高度、液位上下限報警的非接觸測量。液位高度探測傳感器安裝于被測容器的正下方(底部)檢測液位高度;液位開關傳感器，安裝于被測容器外壁可以監測容器內是否有液體;不需對被測容器開孔，安裝簡易，可以實現在線安裝。

　　傳感器可對高溫、高壓密閉容器內的各種有毒物質、強酸、強堿及各種純凈液體的液位進行精確測量。液位傳感器對液體介質和容器的材質無特殊要求，可廣泛使用。

　　1、 傳統型號超聲波傳感器

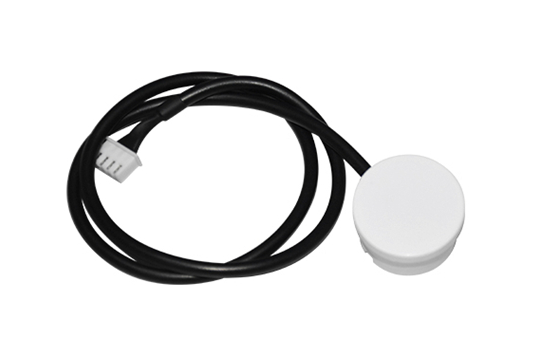

　　DS1603L V1.0型非接觸式液位傳感器

　　DS1603NF 非接觸式液位水位開關傳感器

　　特點：易安裝、成本低

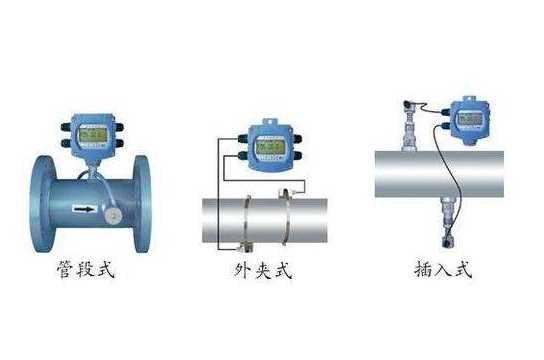

　　2、 TUF-2000B

　　優缺點：適用性廣，易安裝，不易調節

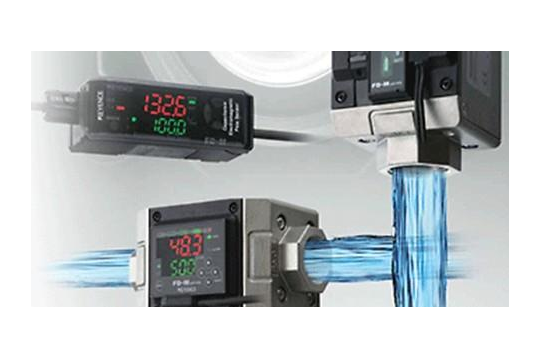

　　3、 基恩士

　　FD-Q10C Φ13- Φ18

　　FD-Q20C Φ18- Φ28

　　FD-Q32C Φ28- Φ44

　　FD-Q50C Φ44- Φ64

　　基恩士系列超聲波傳感器在兼?zhèn)鋰鴥?nèi)常見超聲波傳感器的優點的同時，還具備安裝簡便，精度高的特點，但是價格高

　　超聲波傳感器雖然具有非接觸、易安裝等特點，但是超聲波的穿透力有限，測量單物質容器厚度為3MM-8MM。超過此范圍的容器無法測量。

　　超聲波傳感器對于多層管壁(液壓高壓管)無法測量

　　超聲波傳感器在空壓機斷油保護中的可行性

　　空壓機斷油少油監測功能可以通過監測油路中油含量或者油流量多少來測量

　　目前市場上的空壓機油路管道分為不銹鋼管路和液壓高壓管路2種。

　　不銹鋼管路管壁厚度一般為2-3MM，滿足超聲波流量傳感器的測量要求，可以測量出管道內有無油流過。但是這種測量方法僅適用于基恩士流量傳感器。

　　DS1603L V1.0和TUF-2000B這2大類種的傳感器對管壁有最小要求。DS1603L V1.0適用于管體直徑大于DN32的單一材質管體

　　TUF-2000B僅適用于DN40以上單一材質管體

　　以上流量類傳感器都不適用于符合材質的液壓管
